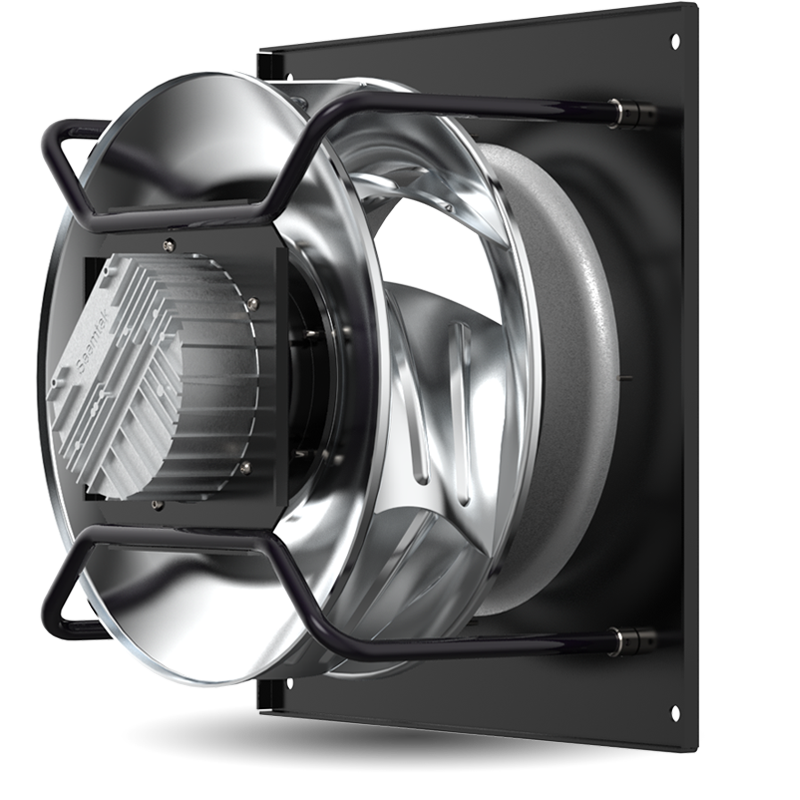

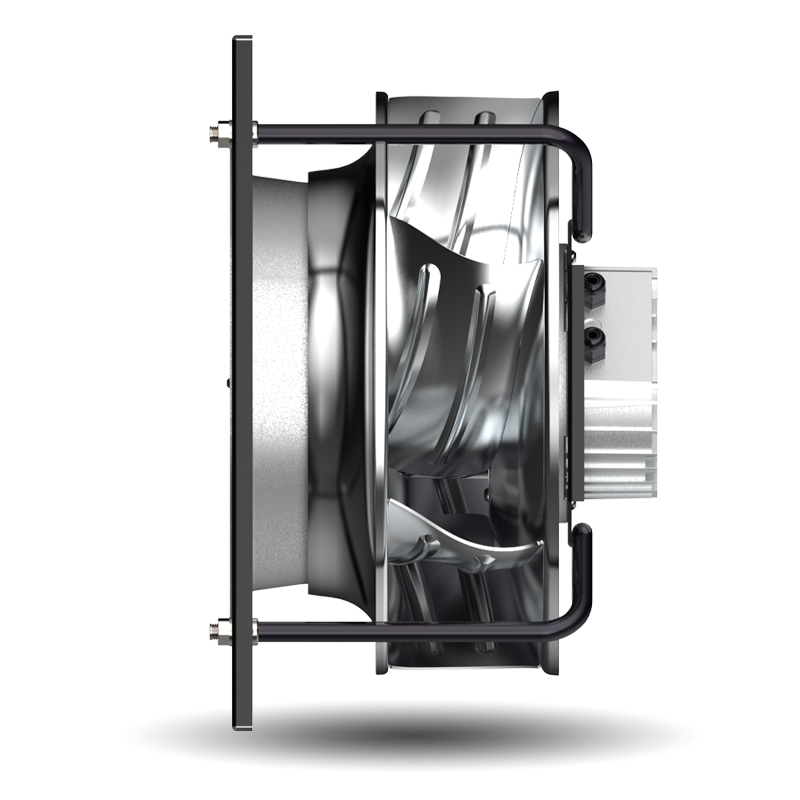

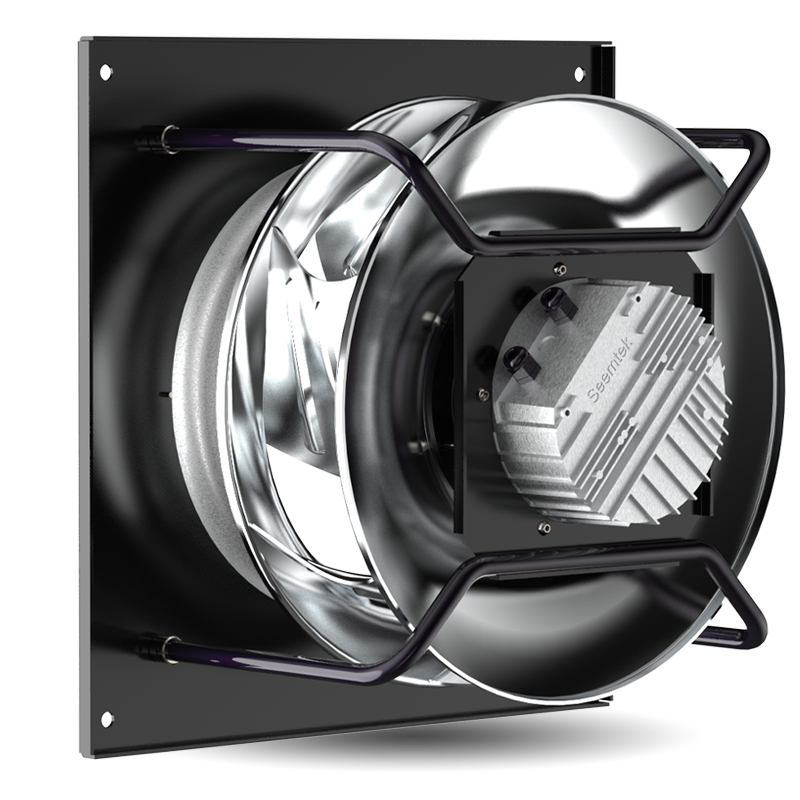

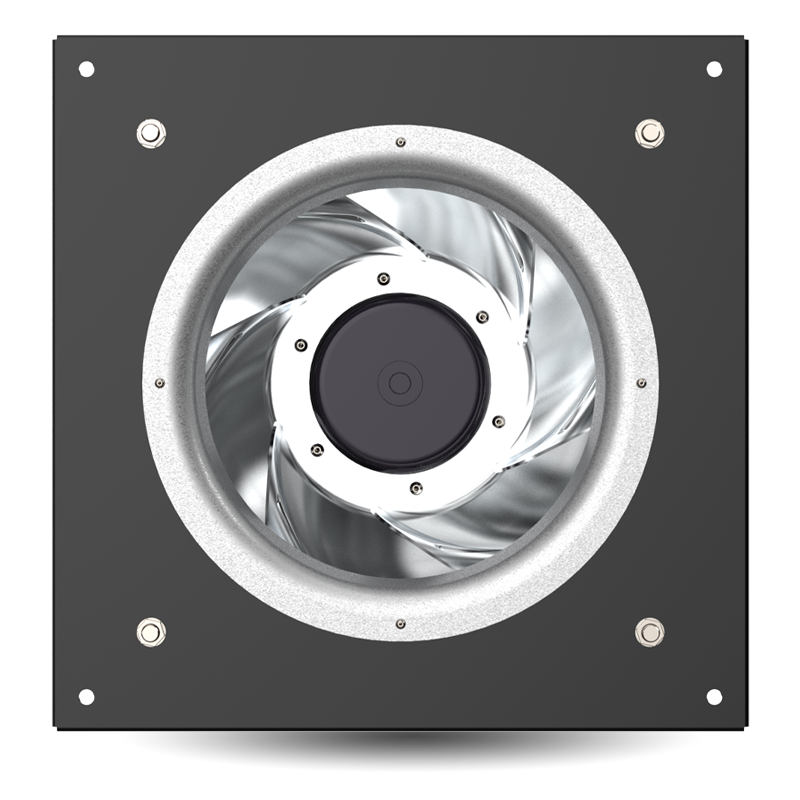

Achelous 310-630mm ECファン遠心送風機

アケロウスシリーズECファンは、持続可能で高性能な換気ソリューションに対する高まる需要に応えるために設計された、次世代の省エネ型遠心ファンです。省エネルギーと信頼性を追求して設計されたこれらのファンは、先進的なECモーター技術と革新的な空力設計を組み合わせることで、エネルギー消費を最小限に抑えながら優れた性能を発揮します。

高効率、低騒音動作、精密制御に重点を置いた Archelous シリーズは、新世代 AHU から AHU 改修まで、幅広い用途に最適です。このシリーズは国際的な品質および安全基準を満たしており、用途全体にわたって一貫した信頼性を保証します。

柔軟性を重視して設計されたAchelousシリーズ ECファン さまざまなインペラサイズをご用意しています。 310mmへ630mm達成できる 最大風量25,000m³/h (NAIST) と 最大2,300 Paの静圧また、より高いエアフローの要求に応えるファン ウォールなどの構成もサポートしています。カスタマイズ可能なオプションには、C5 耐腐食性、IP56 保護等級、-40°C の低温での動作などがあります。さらに、このシリーズでは、特定の電力および効率要件に合わせて、モーターの種類 (EC、DC、または AC) を選択できます。Achelous EC ファンにアップグレードすると、効率が向上し、メンテナンスが軽減され、将来を見据えた換気技術を実現できます。

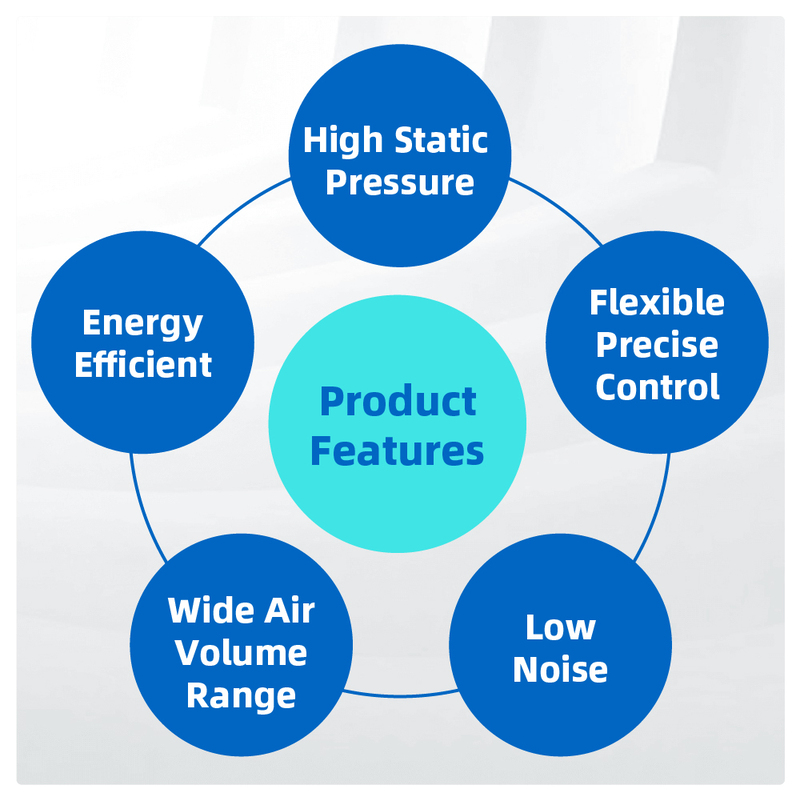

製品の特徴

高い静圧

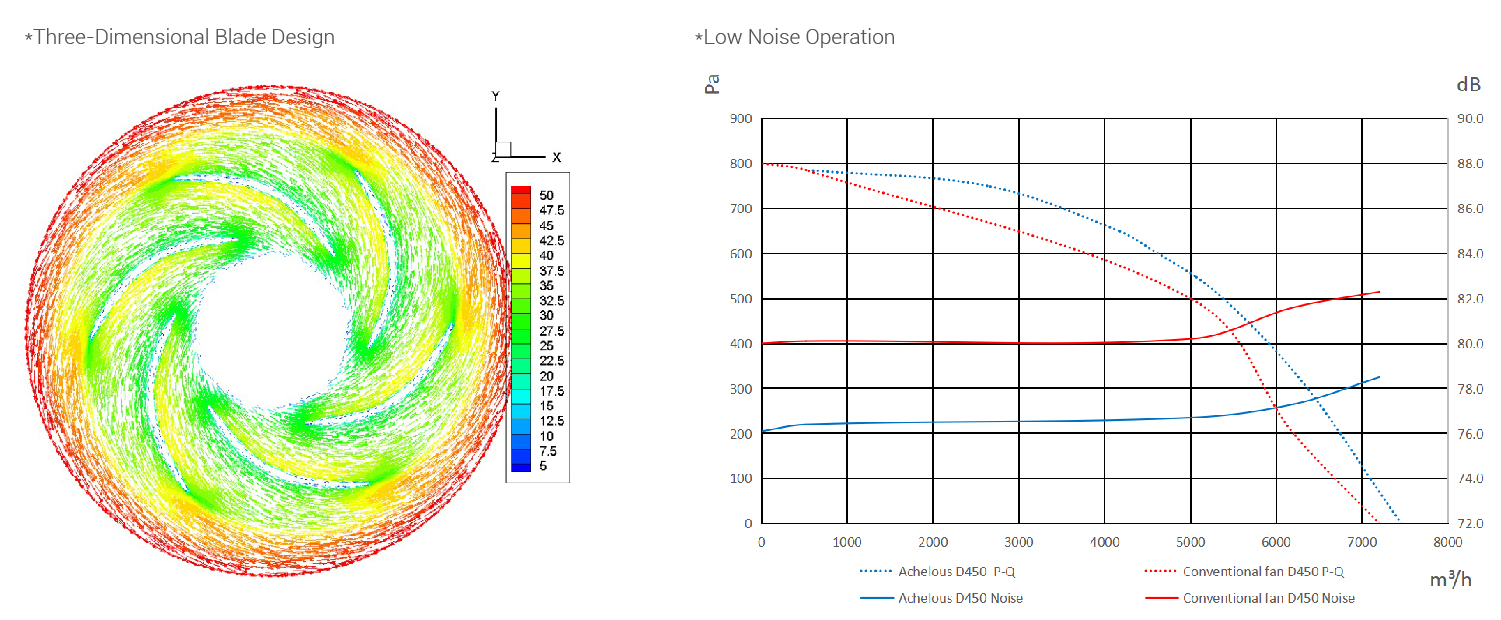

• 遠心ファンの三次元ブレードは、出口境界層の厚さを最適化目標として最適化されており、高速回転時でもインペラが効果的に高静圧を発生させることができます。ブレード前縁への衝撃と後縁での剥離はそれぞれ異なる程度で低減され、インペラ内部の流れ損失が低減し、効率が向上します。ブレード数を削減した設計は、高流量条件下でも良好な流れの剥離を維持し、流れ損失をさらに最小限に抑えます。

低ノイズ

• インペラは高強度アルミニウムマグネシウム合金製で、軸方向および半径方向の振れを最小限に抑え、アンバランスを低減し、振動を効果的に制御します。最適化された円錐弧形状のコレクターは、膨張・収縮角度を調整することで吸込効率を効果的に向上させます。同時に、一体型構造によりコレクターがインペラ前面プレートに侵入する最適な位置を確保し、渦流騒音を低減します。

エネルギー効率

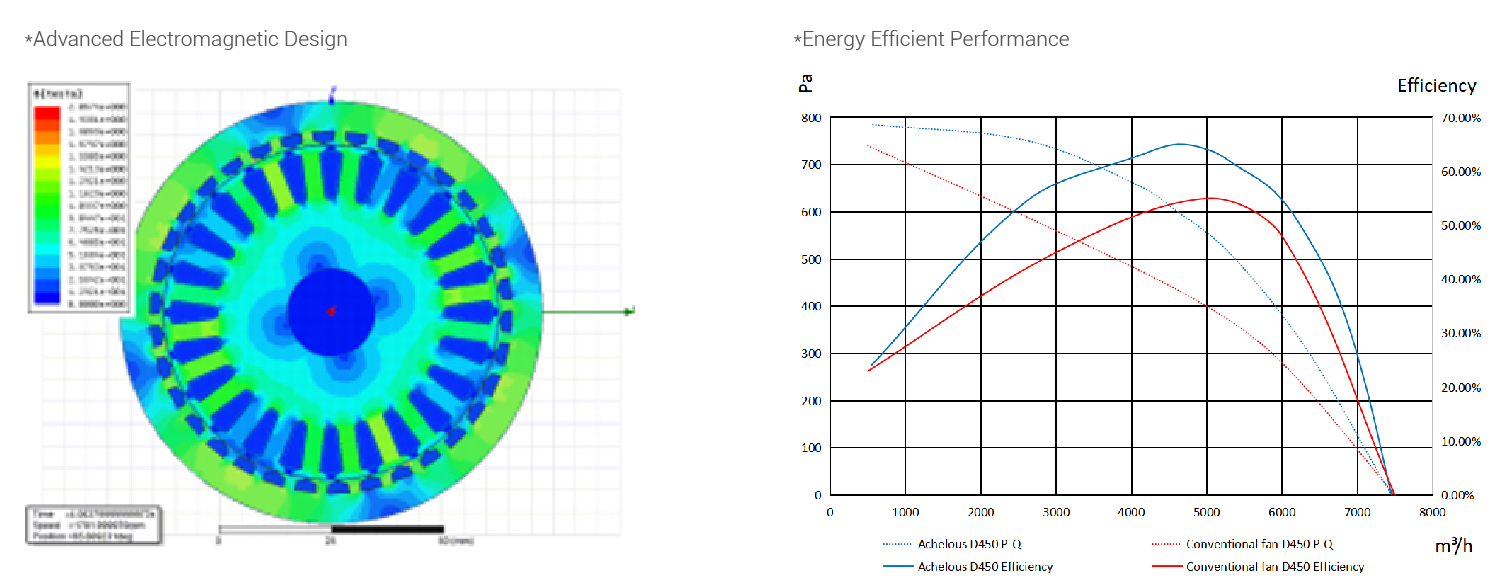

• 高度な電磁設計：電磁シミュレーションソフトウェアAnsoft Maxwellを使用し、順方向設計プロセスを通じて電磁システムを設計・開発します。完全絶縁モーターシャフトソリューションにより、電磁腐食を防ぎます。

• 高効率：当社は先進的なEC技術を採用しており、様々な運転条件下でモーターの高い効率を維持することで、エネルギー消費量を大幅に削減し、ユーザーの長期的な運用コストの節約に貢献します。

• 高速応答：このモーターは優れた速度制御機能を備えており、負荷の変化に迅速に対応し、さまざまな作業環境において安定した動作を保証します。

• 精密な制御：精密な制御アルゴリズムにより、モーターは一定の空気流量と一定の速度での運転において安定した性能を維持し、システム全体の信頼性を向上させます。

• 厳格な品質管理：原材料の選定から最終製品のテストに至るまで、製造工程全体を通して厳格な品質管理基準を実施し、すべてのモーターが高性能かつ高品質な基準を満たすことを保証しています。

• 耐久性設計：モーターは高温や腐食に強い素材で設計されており、過酷な環境下でも安定した動作を確保し、耐用年数を延ばします。

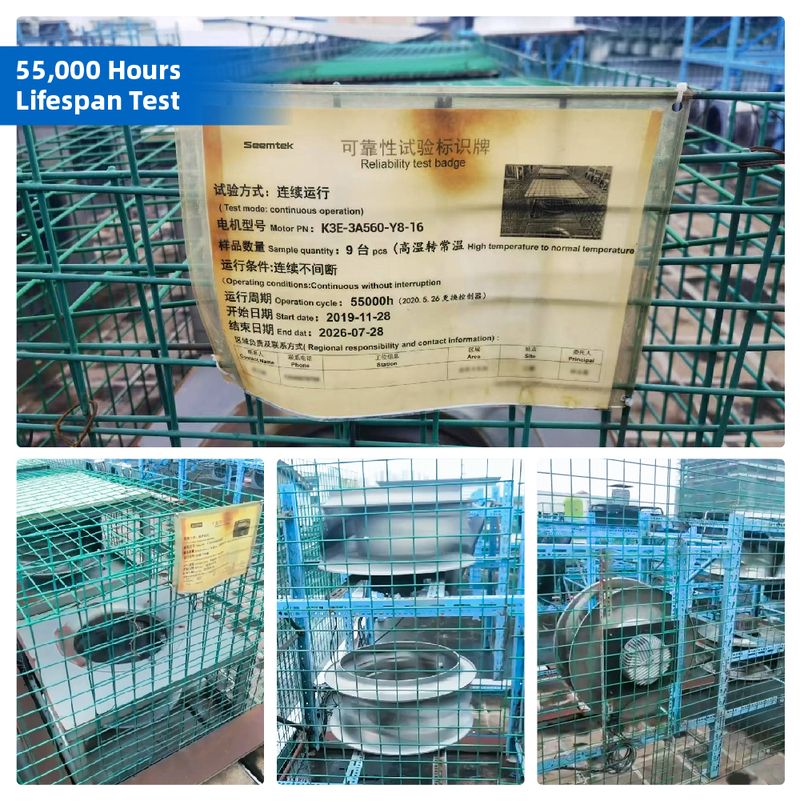

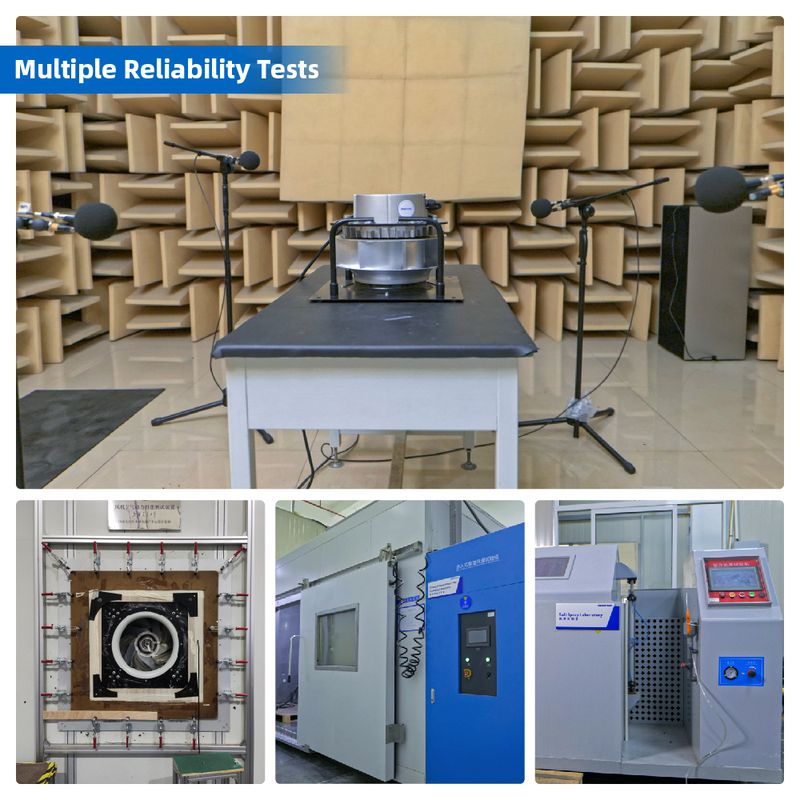

• 長期性能検証：複数回の耐久性試験と実用検証を通じて、モーターの長期安定性が完全に確保され、メンテナンス頻度が低減されます。

柔軟かつ正確な制御

• 0.1Vの制御精度：制御システム開発にはAltium Designerを使用し、ベクトル制御方式を採用しています。電流を座標変換によって励起成分とトルク成分に分解することで、優れた制御精度と応答速度を実現しています。ファン向けのセンサレス全速度制御ソリューションは、過酷な環境下でも安定した制御を保証します。さらに、MODBUS/VSP速度制御に対応しており、RS485プロトコルを介した高精度なファン制御とフィードバックが可能で、集中制御器やBMSシステムとの直接統合も可能です。

• 9つの回路保護機能：潜在的なリスクを防止するために、9つの回路保護対策が施されています。AHUダクトの負圧によってファンが逆回転する場合、逆気流起動にも対応しています。

広い風量範囲

• 310mmから630mmまでのインペラサイズが用意されており、さまざまな設置スペースに対応できます。標準の取り付けブラケットを選択すれば、迅速かつ簡単に設置できます。ファンウォールに組み合わせることで、より大きな風量を実現できます。EC /DC/ACモーターを選択でき、さまざまな機器の電力要件に対応できます。C5防食、IP56保護等級、-40℃までの低温での動作など、特定の用途のニーズに合わせてカスタマイズ可能です。

製品の用途

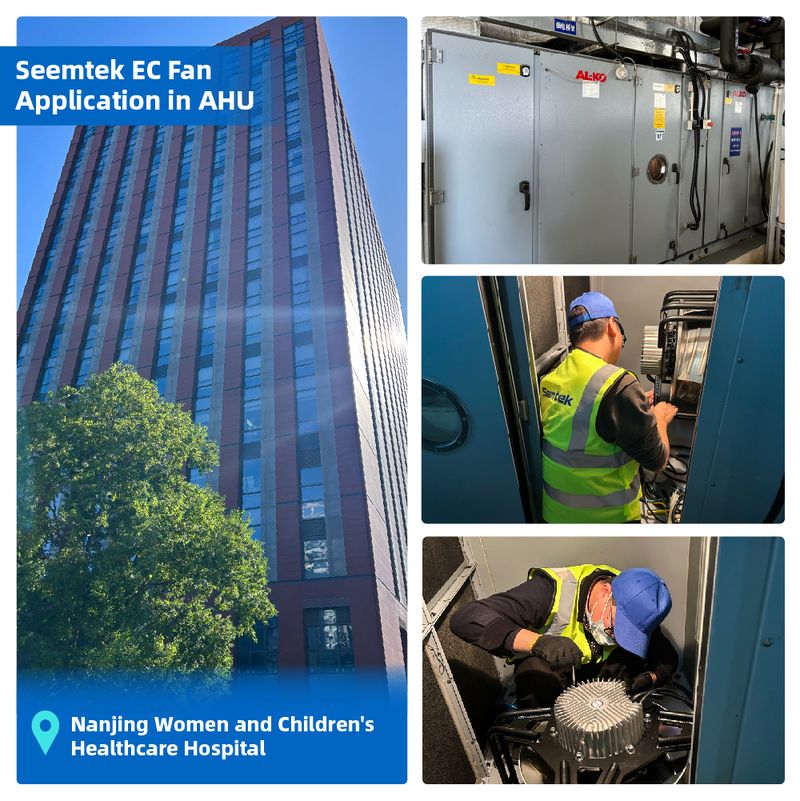

AHU改修

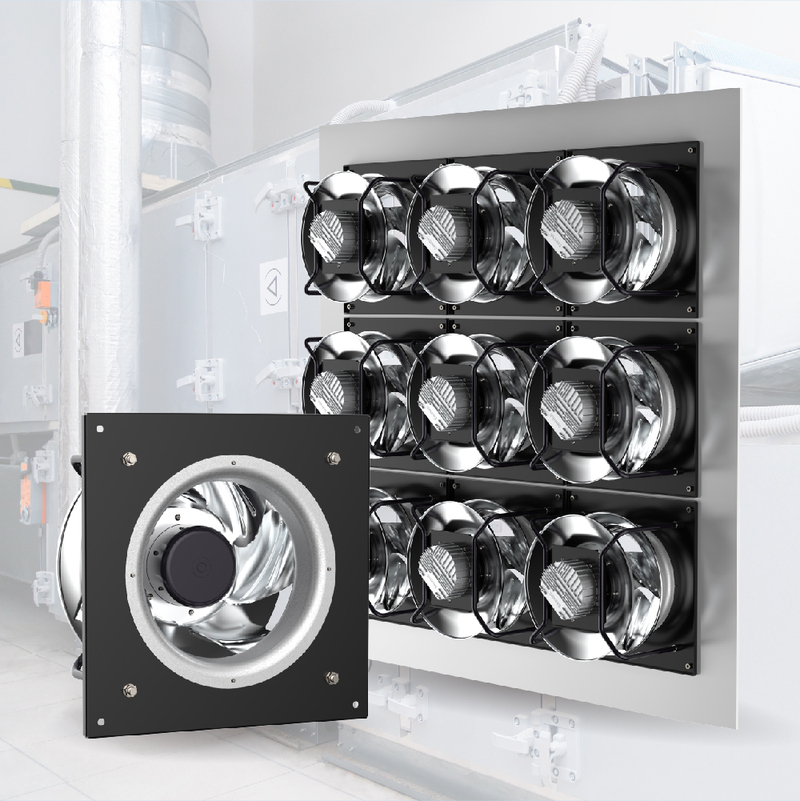

• 空調ユニット（AHU）の従来のベルト駆動ファンに共通するエネルギー損失、高いメンテナンスコスト、および潜在的な安定性の問題は、多くの施設管理者にとって大きな懸念事項です。当社の革新的なファンウォール改造ソリューションは、これらの問題を効果的に解決し、より信頼性が高くエネルギー効率の高い代替手段を提供します。従来の前方湾曲ベルト駆動ファンをファンウォールシステムで構成された最新のECファンに置き換えることで、パフォーマンスを大幅に向上させることができます。このアップグレードは、 エネルギー効率を20%～50%向上また、騒音レベルを低減し、メンテナンスを簡素化し、機器の寿命を延ばします。これは、AHU の最適化のための費用対効果が高く持続可能なソリューションです。

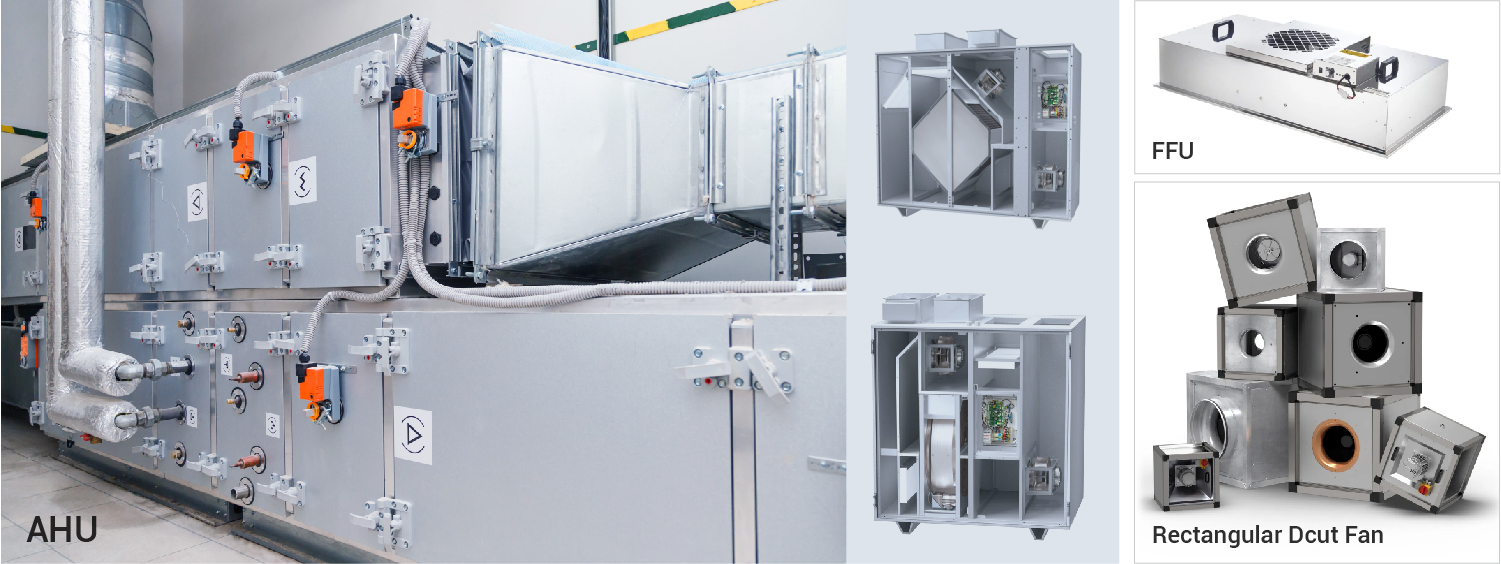

空調機器

• AHU：最大静圧2300 Paのこのファンは、AHU用途における高い抵抗要求を満たします。1台のファンで最大6 kWの電力と最大23,000 m³/hの風量を供給できます。さらに、産業用途向けには、ファンと壁面を組み合わせたオプションも用意されており、多様な用途要件に対応できる柔軟なソリューションを提供します。

• 角型ダクトファン： ECファンは角型ダクトファンに最適で、高いエネルギー効率、精密な速度制御、低騒音運転を実現します。コンパクトな設計と長い寿命により、狭いスペースにも最適で、信頼性の高い性能とエネルギー消費量の削減を保証します。

• FFU: 中～低静圧環境で高効率、低騒音、安定したグループ制御を必要とする FFU (ファン フィルター ユニット) アプリケーション向けに、2 つの高効率ファン モデルが特別に開発されました。この 2 つのファンは、FFU システムの独自の要求を満たすように調整されており、このようなシナリオで最適なパフォーマンスを保証します。
